LXLS型连续流砂过滤器

连续流砂过滤器是一种简洁高效、管理方便的过滤装置相对于传统石英砂滤池,它集絮凝、澄清、过滤与一体。池内水下无活动部件,保证系统稳定正常运行。广泛运用于饮用水、工业用水、污水深度处理及中水回用处理等领域。

产品特点

无需停机反冲洗,保证连续过滤

无活动部件,故障率底

无初滤液,全部为净出水

水头损失小

耐冲击负荷能力强

工作原理

1.连续流砂过滤器是基于逆流原理,待处理的原水经出液过进水管,通过位于过滤器底部的布水器进入过滤器,水流由下向上逆流通过滤床,过滤后的过滤液在过滤器顶部聚集并经溢流口流出。此过程中污水中的SS及TP被砂床截留同时石英砂滤料中污染物的含量增加,并且床下层滤料层的污染物含量高于上层滤料。

2.截获污物的滤料被滤池底部的空气提升泵提升到过水器滤器顶部的洗砂器,通过紊流作用污染物从滤料中分离出来,杂质通过冲洗水出口排出,净砂利用自重返回砂床从而实现连续过滤,洗砂废水经过专用管道排出。

3.污水的净化和污砂的清洗同时进行,因此过滤系统可以不受干扰的连续运行。并且大大减少人工成本。

4.滤池内无活动部件,大大减少了设备故障可能。也是的该系统的维护更加方便。

结构特点

连续流砂过滤器采用模块化处理模式,可以灵活的适应不同规模的污水过滤。既能大规模安装于集成化的混凝土池中,形成连续流砂过滤池,也可以以罐体形式独立安装成为连续流砂过滤器。

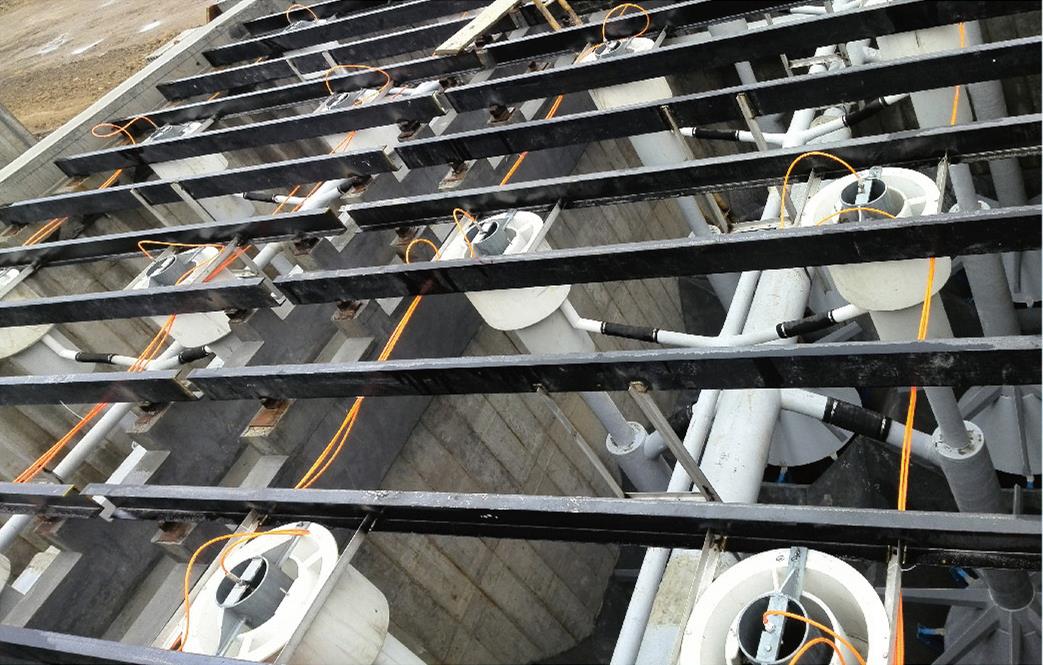

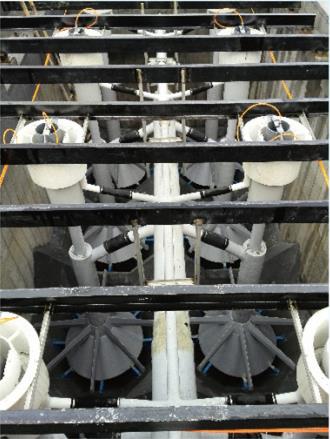

 安装于混凝土池中时,过滤单元由混凝土模拟出独立结构,过滤器共用同一个砂床,但过滤器之间独立运行且互不影响,因此可以针对单独的过滤器的提砂系统及洗砂系统进行维护。

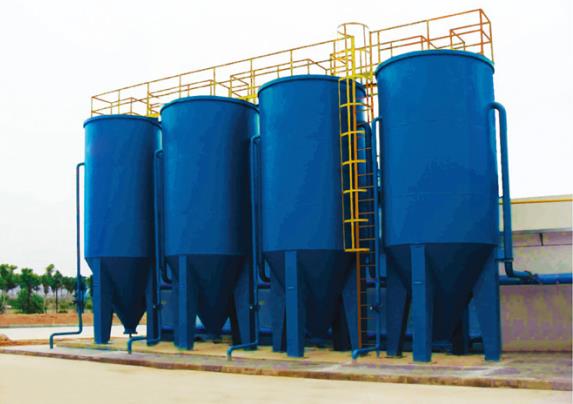

连续流砂过滤罐体

连续流砂过滤系统可以制作成独立的罐体结构,单独或并联运行。改变罐体直径及高度,可以实现不同规模的处理量。

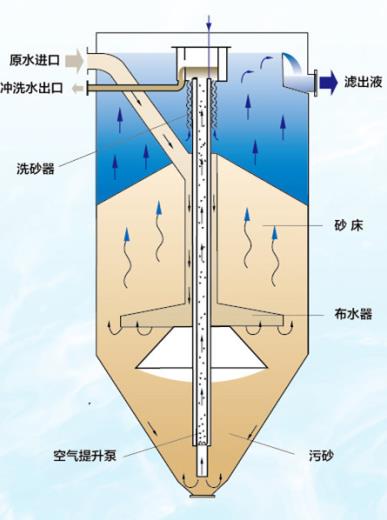

LXLS型连续流砂过滤器工作原理

连续流砂过滤器是基于逆流原理,待处理的原水经过进水管,通过位于过滤器底部的布水器进入过滤器,水流由下向上逆流通过滤床,过滤后的过滤液在过滤器顶部聚集并经溢流口流出。此过程中污水中的SS及TP被砂床截留同时石英砂滤料中污染物的含量增加,并且下层滤料层的污染物含量高于上层滤料。

截获污物的滤料被滤池底部的空气提升泵提升到过滤器顶部的洗砂器,通过紊流作用污染物从滤料中分离出来,杂质通过冲洗水出口排出,净砂利用自重返回砂床从而实现连续过滤,洗砂废水经过专用管道排出。

污水的净化和污砂的清洗同时进行,因此过滤系统可以不受干扰的连续运行。并且大大减少人工成本。

滤池内无活动部件,大大减少了设备的故障可能也是的该系统的维护更加方便。
