SZJG型阶梯式格栅

 概况
SzJG型阶梯式格栅是我公司学习先进技术后,结合国内污水处理工程的具体情况,由我公司自行研究、开发、制造的一种新型格栅。它广泛应用于城市污水及工业废水中的漂浮物悬浮物的清除,是一种预处理的理想设备。
阶梯式格栅主要由动格栅、静格栅、动力及传动装置、电气控制系统四部分组成。动、静格栅为锯齿形状交替布置,通过传动机构驱动动格栅做偏心回转运动,将污物从静格栅的一个台阶送到上一个台阶,直至到格栅顶部落入接污槽内。

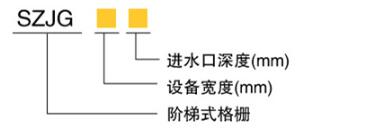

 型号说明


 型号说明
 传动件均布于水面支架上,水下无运转部件,检修方便、寿命长。因此,在运行过程中不会有污物卡滞现象,运行可靠。
格栅无需断流可更换栅片,使用维护方便。
格栅的安裝平台上都可采用全封闭结构,外型美观大方,不影响周围环境卫生。
格栅的运行可采用手动和PLC可编程自动控制两种运行方式,自动化程度高,运行安全可靠。

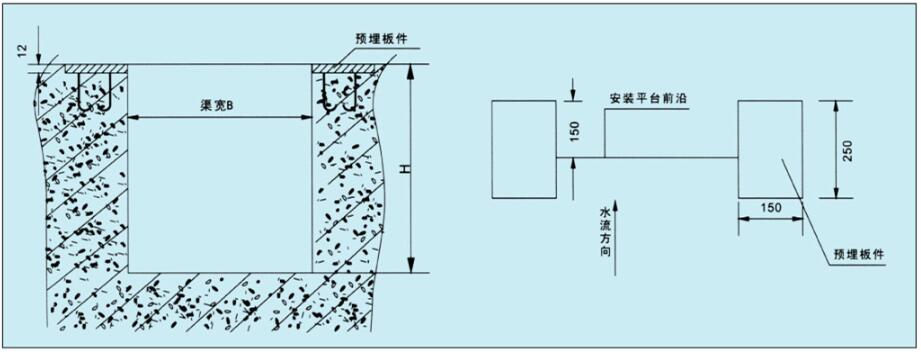

 土建埋件图

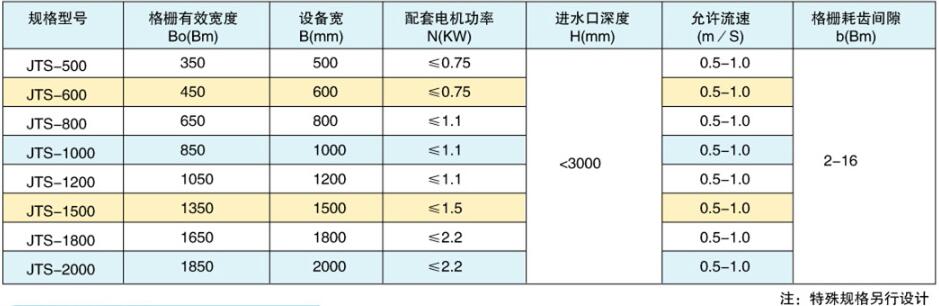

 主要技术参数

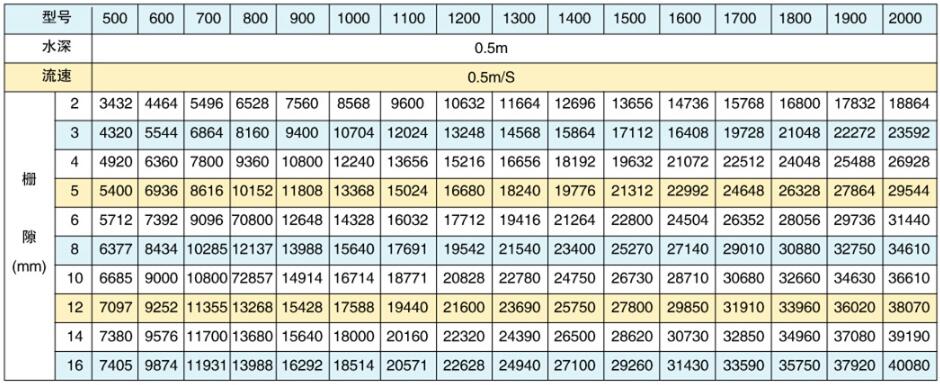

 过水流量表

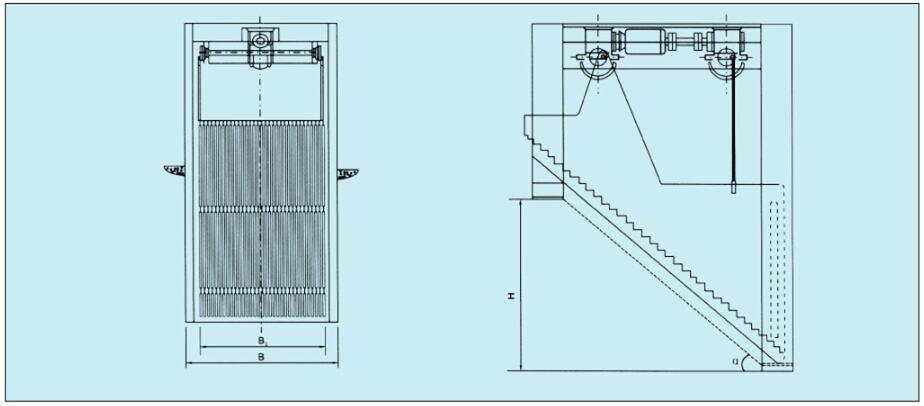

    安装外形尺寸
