SZZGI型转鼓式格栅

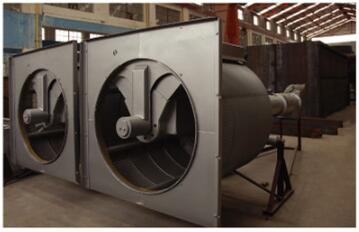

SZZG1转鼓式格栅概况
SZZG型转鼓式格栅是以35°倾斜安装在沟渠中或箱体内当污水从栅筐前进入,然后穿流过筛网,滤渣被筛网截留。由于筛网造型特殊,布置形式合理,可保证滤渣只能被截留在筛网的内表面,而不会在筛缝中产生堵塞现象。由于滤渣逐步被截流,过滤面积逐渐减少这样造成栅前水位提高,当栅前水位达到设定值时,电机开始旋转,同时带动筛筐整体旋转。此时渣刷与冲水机构开始工作进行自清洗,把滤渣落入中央物料斗中,由螺杄提升到螺管内进行传输、压榨、脱水、最后由出科口落入物料箱或输送机进行外运处理。
型号说明
技术规格
栅筐直径从Φ600—3000mm,
过滤缝隙从0.5—5mm,******处理量可
达8600m³/H,安装角度35°

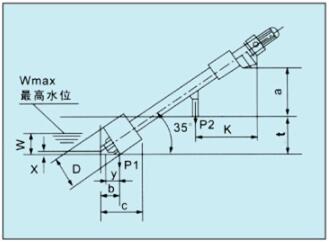

安装计算图表
技术参数表

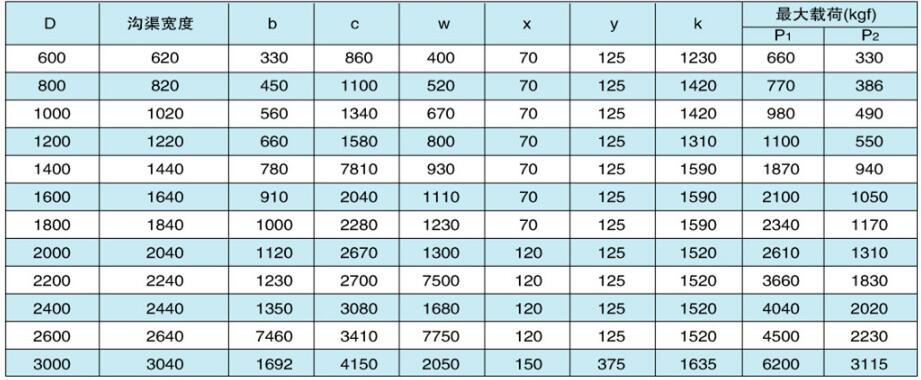

安装技术参数表

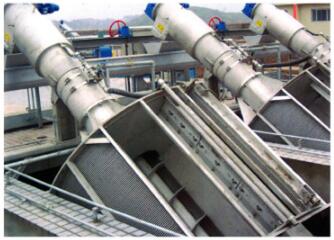

SzzG2转鼓式格栅概况
SzzG‖型转鼓式格栅是集格栅淸污机、输送机和压榨机三种功能于一体的新颖产品,它可安装在沟渠中或箱体内。当污水从格栅筐前流经栅筐后,滤渣被截留,污水离开栅筐,滤渣逐步累积在栅筐上,相应形成了一层过滤层,从而进一步提高了过滤效率,此时,过滤面积逐步减少,从而造成栅前水位提高。当栅前水位提高到设定值时,电机开始转动,带动安装在螺旋轴上插入栅缝中的耙齿旋转,从而把被截留在栅筐上的滤渣带入中央物料斗中,由中心螺杄把滤渣提升压榨脱水,最后经出料筒落入物料箱或传输机外运处理。滤渣在输送过程中被压榨脱水,从而体积小于处理。
型号说明
技术规格
栅筐直径从Φ600—2800mm,
过滤缝隙从6—12mm,******处理量可
达1100m³/H,安装角度35°
安装计算图表
技术参数表
安装技术参数表
